Relé controlado por temperatura

Este diseño es un simple control térmico basado en un sensor LM35DZ que puede ser utilizado en aplicaciones dónde se necesite controlar la temperatura por sobre un nivel.

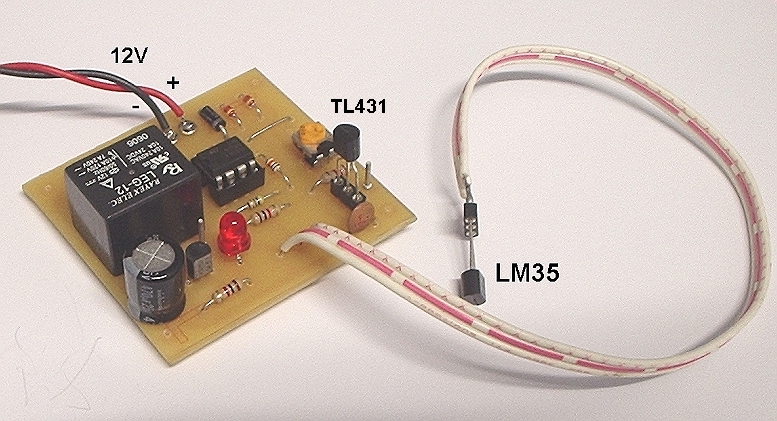

thermostat1

El circuito comanda un relé tipo miniatura de acuerdo a la temperautra detectada por el sensor LM35DZ. Cuando el LM35DZ detecta que la variación de temperatura supera el nivel preestablecido mediante VR1, el relé actúa. Mientras que cuando la temperatura cae por debajo del nivel, el relé es desenergizado.
