Relé de estado sólido

Un relé de estado sólido es un circuito que permite manejar cargas de corriente alterna, por ejemplo una lámpara incandescente o un pequeño motor, desde un circuito electrónico que genera señales de control de bajo nivel.

Ofrece varias ventajas notables con respecto a los tradicionales relays y contactores electromecánicos: son más rápidos, silenciosos, livianos, y confiables, no se desgastan, son inmunes a los choques y a las vibraciones, pueden conmutar altas corrientes y altos voltajes sin producir arcos ni ionizar el aire circundante, generan muy poca interferencia, proporcionan varios kilovolts de aislamiento entre la entrada y la salida, etc.

El circuito que presentamos, diseñado por Rajkumar Sharma, utiliza un optoacoplador para aislar la señal de control de la carga, y el elemento activo para realizar la conmutación es un Triac. Esta pensado para su aplicación con cargas del tipo resistiva, como pueden ser lámparas incandescentes, motores, resistencias calefactoras, etc.

Características:

  • Carga hasta 220VAC, 500W.
  • No apto cargas inductivas.
  • Tensión de disparo de 2 a 5VDC (TTL), 10mA.
  • Entrada aislada con optoacoplador.
  • Terminales para conexión de carga y tensión de entrada.
  • Terminales para conexión de señal de entrada.
  • Dimensiones 29mm x 74mm.

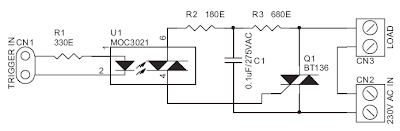

Esquemático:

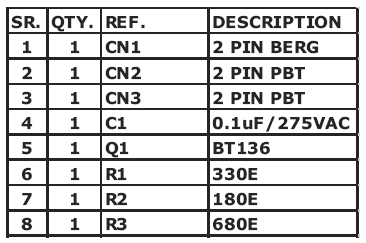

Lista de componentes:

Circuito impreso:


Descarga el proyecto en formato PDF desde aquí.
