Conversor USB/RS-232

23 Sep 2009

La tarjeta USB/RS-232 es un conversor de USB a la norma RS-232. El objetivo ha sido desarrollar una tarjeta fácil de usar para evaluar el chip de conversion FT232BM, para su posterior uso en otros sistemas para reemplazar el uso del puerto serie por el del USB y ademas que se pudiese usar tanto en plataformas Windows como GNU/Linux.

Características

Compatible con USB 1.1 y USB 2.0.

Tensión única de alimentación 4,35V a 5,25V.

EEPROM programable en placa directamente desde USB.

Disponibilidad de las señales Tx, Rx, RTS y CTS.

Indicadores de transmisión y recepción independientes.

Descripción del producto, número de serie, PID y USB VID almacenados en una memoria EEPROM externa.

Licencia

La tarjeta USB/RS-232 es hardware libre y tiene una licencia GPL (o lo más parecido pero en versión hardware). Esto quiere decir que se distribuye junto con todos sus esquemas (esquemáticos, rutado y ficheros de fabricación). Cualquiera tiene derecho a fabricarla, copiarla, modificarla, distribuirla o venderla siempre y cuando vaya acompañada de todos los esquemas.

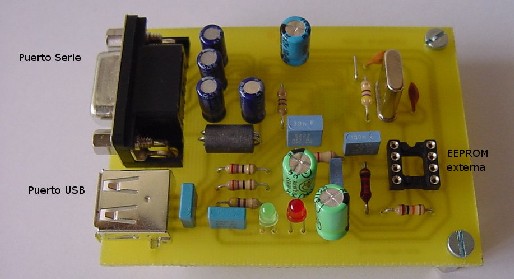

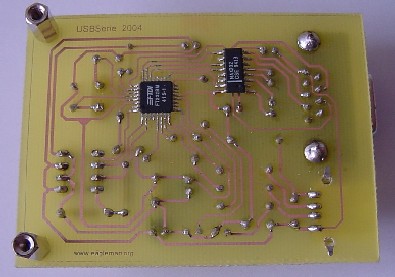

Disposición de Componentes

2-usb-serie

3-usb-serie-bottom

Serie. Puerto serie, niveles RS-232.
USB. Puerto USB. Conexión con el PC.
EEPROM. EEPROM externa (opcional).

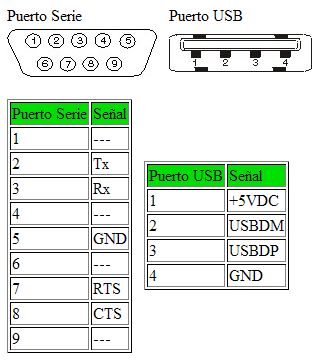

Puertos

4-puertos

Documentos

Datasheet del circuito integrado FT232BM.
Características del FT232BM.
Guía de instalación y configuración del driver en Windows (98, 2000 y XP).

Autor

Ricardo Gómez González es el autor del esquema, PCB y primeras pruebas de funcionamiento.

Descargar el proyecto completo.

Se conceden permisos para copiar, distribuir y modificar la información contenida en esta página, siempre y cuando se mantenga esta nota. Ricardo Gómez González
